Relais Piloter par PIC 16F84A

Ce circuit est un pilote de relais basé sur le microcontrôleur PIC16F84A. Le kit électronique contient quatre relais afin que nous puissions contrôler quatre appareils électriques distincts. L'appareil peut être contrôlé par un radiateur, une lampe, un ordinateur ou un moteur. Afin de pouvoir utiliser cette carte dans le secteur industriel, la partie puissance est conçue avec plus de soin. Pour minimiser les effets du bruit de la ligne CA, un filtre de ligne de transformateur 1: 1 est utilisé. Le transformateur est une carte transformateur 220 V avec 12 V, 50 Hz et 3,6 VA. Le modèle vu sur la photo est HRDiemen E3814056. Le transformateur est isolé des influences extérieures par l'encapsulation. Un fusible en verre de 400 mA 250 V est utilisé pour protéger le circuit des dommages causés par les surintensités. Un appareil de grande puissance connecté à la même ligne peut générer des signaux indésirables de grande amplitude lorsqu'il est allumé et éteint. Pour éviter ces effets de signal, une résistance variable (varistance) d'un diamètre de 20 mm est connectée en parallèle à l'entrée.

circuit électrique schéma

Un autre joint de protection sur la ligne AC est le filtre en ligne. Il minimise également le bruit de ligne. Le type de connexion détermine le filtrage en mode identique ou différentiel. Les derniers composants de la partie filtre sont les condensateurs 630V non polarisés 100nF. Lorsque la fréquence augmente, la réactance capacitive (Xc) du condensateur diminue, il joue donc un rôle important dans la réduction des effets du bruit haute fréquence. Pour augmenter les performances, l'un est connecté à l'entrée et l'autre à la sortie de la partie filtre.

circuit électrique schéma

Une diode pont 1A est connectée après la partie filtre afin d'effectuer un redressement double alternance. Un condensateur de 2200 uF stabilise alors le signal redressé. Le schéma du contrôleur PIC est inclus dans le fichier de projet. Il comprend un microcontrôleur PIC16F84A, des transistors NPN et des relais SPDT. Lorsqu'un relais est alimenté, il consomme environ 40 mA. Comme on le voit sur le schéma, les relais sont connectés aux broches RB0-RB3 du PIC via des transistors BC141. Lorsque le transistor est éteint, une CEM inverse peut se produire et le transistor peut être défectueux.

Pour pallier cette situation indésirable, des diodes 1N4007 sont connectées entre l'alimentation et les collecteurs du transistor. Il y a un petit nombre de résistances dans le circuit. Ils sont tous montés radialement. Des exemples de fichiers pour le code C et HEX sont inclus dans le dossier du projet. Le relais suivant décroche toutes les cinq secondes.

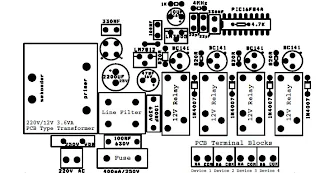

le circuit imprimer

Les composants electronique :

1 x PIC16F84A microcontrôleur

1 x 220V/12V 3.6VA (ou 3.2VA) Type transformateur PCB (AE 38/13.6)

1 x Filtre de ligne (2x10mH 01h01 Transformateur)

4 x 12V relais (SPDT)

4 x BC141 transistor NPN

5 x 2 Terminal bornier

4 x 1N4007 Diode

1 x 250V varistance (diamètre 20mm)

1 x Porte-fusible PCB

1 x 400mA Fusible
