Un voltmètre électronique haute impédance pour multimètre classique
voltmètre électronique haute impédance :
Si vous possédez un multimètre à aiguille ayant une résistance interne de 10 000 ohms par volt et que vous ne pouvez pas à mesurer les faibles tensions présentes sur la base des transistors, vous pouvez réaliser cet étage d’entrée permettant de transformer un multimètre classique en un voltmètre électronique à haute impédance (10 mégohms ) .
Pour ce circuit, nous avons utilisé un amplificateur opérationnel à FET référencé LF353 acheté chez un annonceur de la revue.
Les deux diodes DS1 et DS2 placées après la résistance R3, servent à protéger l’entrée de IC1-A des surtensions qui dépassent les 50 volts.
Les quatre diodes au silicium DS3, DS4, DS5 et DS6 connectées en pont sur la sortie de IC1-A (un
demi LF353), empêchent que l’aiguille de l’instrument de mesure dévie en sens inverse lorsqu’on mesure
des tensions négatives par rapport à la masse.
Pour savoir si la tension que l’on mesure à une polarité positive ou négative, nous avons utilisé le second amplificateur opérationnel IC1-B (l’autre demi LF353).
Si la tension appliquée sur l’entrée est positive, la LED verte DL1 s’illumine, par contre, si elle est négative, cette LED demeure éteinte.

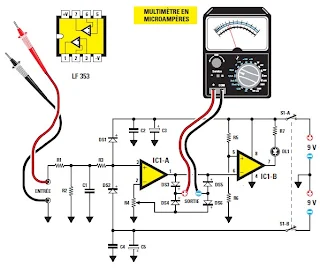

Comme vous pouvez le voir sur le dessin d’accompagnement, aux quatre diodes montées en pont, nous avons
relié le multimètre en question, commuté sur le calibre 50 microampères (évidemment, en l’absence d’un multimètre, il est toujours possible de relier à cet endroit un petit galvanomètre de 100 microampères).
Pour obtenir 5 volts en fond d’échelle, il faut appliquer une tension de 5 volts sur l’entrée et il faut ensuite régler le trimmer R4, de manière à faire dévier l’aiguille de l’instrument jusqu’à fond de l’échelle.
Pour alimenter ce circuit, il faut une tension symétrique de 9+9 volts, que nous avons obtenue en utilisant tout simplement deux piles de 9 volts.
Liste des composants :
R1 = 10 MΩ
R2 = 1 MΩ
R3 = 22 kΩ
R4 = 47 kΩ trimmer
R5 = 22 kΩ
R6 = 100 Ω
R7 = 1 kΩ
C1 = 100 nF
C2 = 100 nF
C3 = 10 μF élect.
C4 = 100 nF
C5 = 10 μF élect.
DS1 = Diodes 1N4148
DS2 = Diodes 1N4148
DS3 = Diodes 1N4148
DS4 = Diodes 1N4148
DS5 = Diodes 1N4148
DS6 = Diodes 1N4148
DL1 = LED rouge
S1 = Double inter.
à levier
IC1 = Intégré LF353
Si vous possédez un multimètre à aiguille ayant une résistance interne de 10 000 ohms par volt et que vous ne pouvez pas à mesurer les faibles tensions présentes sur la base des transistors, vous pouvez réaliser cet étage d’entrée permettant de transformer un multimètre classique en un voltmètre électronique à haute impédance (10 mégohms ) .
Pour ce circuit, nous avons utilisé un amplificateur opérationnel à FET référencé LF353 acheté chez un annonceur de la revue.
Les deux diodes DS1 et DS2 placées après la résistance R3, servent à protéger l’entrée de IC1-A des surtensions qui dépassent les 50 volts.
Les quatre diodes au silicium DS3, DS4, DS5 et DS6 connectées en pont sur la sortie de IC1-A (un
demi LF353), empêchent que l’aiguille de l’instrument de mesure dévie en sens inverse lorsqu’on mesure
des tensions négatives par rapport à la masse.
Pour savoir si la tension que l’on mesure à une polarité positive ou négative, nous avons utilisé le second amplificateur opérationnel IC1-B (l’autre demi LF353).
Si la tension appliquée sur l’entrée est positive, la LED verte DL1 s’illumine, par contre, si elle est négative, cette LED demeure éteinte.
Comme vous pouvez le voir sur le dessin d’accompagnement, aux quatre diodes montées en pont, nous avons
relié le multimètre en question, commuté sur le calibre 50 microampères (évidemment, en l’absence d’un multimètre, il est toujours possible de relier à cet endroit un petit galvanomètre de 100 microampères).
Pour obtenir 5 volts en fond d’échelle, il faut appliquer une tension de 5 volts sur l’entrée et il faut ensuite régler le trimmer R4, de manière à faire dévier l’aiguille de l’instrument jusqu’à fond de l’échelle.
Pour alimenter ce circuit, il faut une tension symétrique de 9+9 volts, que nous avons obtenue en utilisant tout simplement deux piles de 9 volts.
Liste des composants :
R1 = 10 MΩ
R2 = 1 MΩ
R3 = 22 kΩ
R4 = 47 kΩ trimmer
R5 = 22 kΩ
R6 = 100 Ω
R7 = 1 kΩ
C1 = 100 nF
C2 = 100 nF
C3 = 10 μF élect.
C4 = 100 nF
C5 = 10 μF élect.
DS1 = Diodes 1N4148
DS2 = Diodes 1N4148
DS3 = Diodes 1N4148
DS4 = Diodes 1N4148
DS5 = Diodes 1N4148
DS6 = Diodes 1N4148
DL1 = LED rouge
S1 = Double inter.
à levier
IC1 = Intégré LF353
