schema Electronique : affichage a 4 chiffres multiplexée

MULTIPLEXÉ À 4 CHIFFRES AFFICHAGE DE L'ANODE COMMUNE À 7 SEGMENTS, 0,33 POUCE :

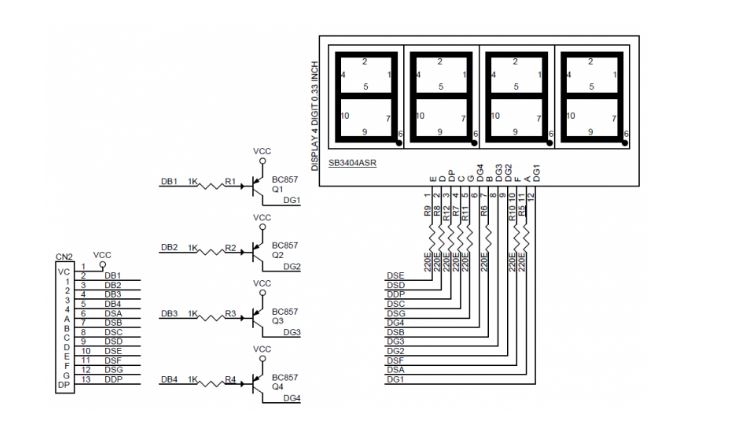

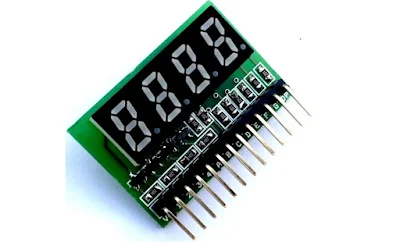

L'affichage multiplexé à sept segments est une carte minuscule conçue autour de l'affichage à 4 chiffres à anode commune. L'affichage comporte 12 broches. La carte est fournie avec des résistances de limitation de courant sur tous les segments de LED et 4 transistors PNP pour piloter 4 chiffres, le projet est idéal pour une interface de micro-contrôleur facile avec un connecteur à 13 broches. La carte supporte également une interface TTL de 5V et 3,3V .
