SCHEMA ELECTRONIQUE : AMPLIFICATEUR AUDIO STÉRÉO 10W abase de TDA1521

AMPLIFICATEUR AUDIO STÉRÉO 10W abase de TDA1521

Ce projet est un amplificateur audio stéréo 10W basé sur le circuit intégré TDA1521

LA DESCRIPTION :
Le projet construit autour du circuit intégré Philips TDA1521, le projet fournit une sortie audio de haute qualité audio 2X10W. L'appareil est spécialement conçu pour les applications alimentées par le secteur (par exemple, son de télévision stéréo et radio stéréo). Le circuit conçu pour les systèmes d'alimentation asymétriques.
CARACTÉRISTIQUES
Il a peu de composants externes Entrée en sourdine lors de la mise sous tension et hors tension Faible tension de décalage entre la sortie et la masse Excellent équilibre de gain entre les canaux IC résistant aux courts-circuits Thermiquement protégé Alimentation 18V DC @ 3.5A Puissance de sortie 2X10W Gain de tension 30dB Réponse en fréquence 20Hz-20Khz Impédance d'entrée 20K Ohm Charge de sortie 8 Ohm Alimentation recommandée 18V à 3 ampères

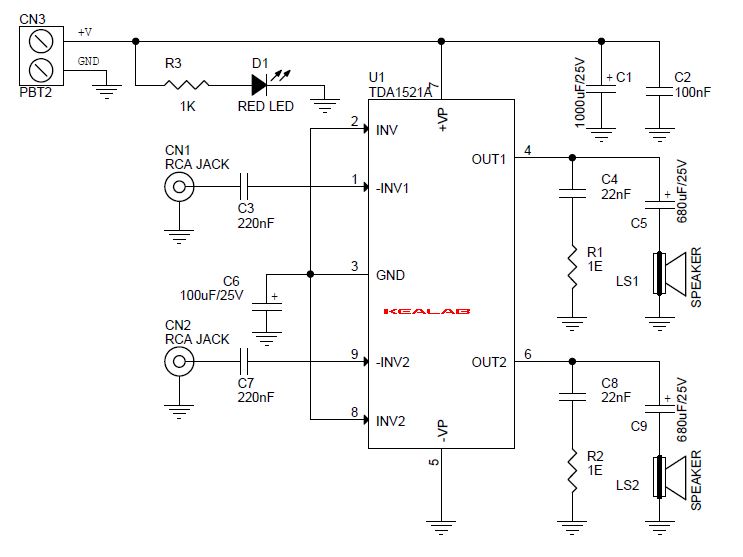

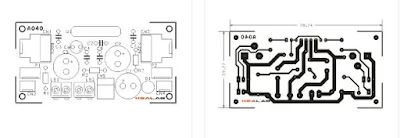

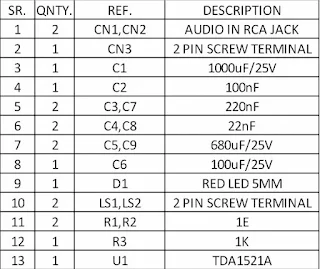

SCHÉMATIQUE :
