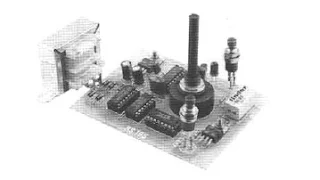

SCHEMA TEMPORISATEUR POUR CHARGEUR DE BATTERIE AU Ni-Cd
SCHEMA TEMPORISATEUR CHARGEUR BATTERIE Ni-Cd :
Ce montage a ete specialement etudie pour etre utilise avec des chargeurs de batterie au Ni-Cd etant donne
que ces derniers ont besoin de temps de recharge bien definis.
Les temporisations qui peuvent etre obtenues sont extremement precises en vertu du fait que c'est la frequence du reseau de 50 Hz qui est utilisee comme frequence de reference.
En agissant sur le bouton start (PI), la LED clignote et le micro relais RL est excite en connectant entre eux les contacts de sortie qui font office d'interrupteur. Quand le temps impose par le commutateur CM est ecoule, la LED s'eteint et le relais se desexcite en deconnectant les contacts de sortie. Les temps qui peuvent etre enregistres sont au nombre de 6 :
COMMUTATEUR EN POSITION 1 = 30 minutes
COMMUTATEUR EN POSITION 2 = 1 heure
COMMUTATEUR EN POSITION 3 = 2 heures
COMMUTATEUR EN POSITION 4 = 4 heures
COMMUTATEUR EN POSITION 5 = 8 heures
COMMUTATEUR EN POSITION 6 = 16 heures
Le bouton P2 a la fonction de reset, en effet, en l'enfoncant, le dispositif se remet a zero en desexcitant le relais. Le systeme est prevu pour etre alimente par le secteur de 230 Volts 50 Hz. Pour ceux qui souhaitent alimenter le dispositif en courant continu de 12 Volts, il faut ajouter le HS 196 en suivant les instructions ci-dessous. Le courant maximum qui peut etre supporte par les contacts du relais est de 2 amperes.
composantes electronique :
Ce montage a ete specialement etudie pour etre utilise avec des chargeurs de batterie au Ni-Cd etant donne
que ces derniers ont besoin de temps de recharge bien definis.
Les temporisations qui peuvent etre obtenues sont extremement precises en vertu du fait que c'est la frequence du reseau de 50 Hz qui est utilisee comme frequence de reference.
En agissant sur le bouton start (PI), la LED clignote et le micro relais RL est excite en connectant entre eux les contacts de sortie qui font office d'interrupteur. Quand le temps impose par le commutateur CM est ecoule, la LED s'eteint et le relais se desexcite en deconnectant les contacts de sortie. Les temps qui peuvent etre enregistres sont au nombre de 6 :
COMMUTATEUR EN POSITION 1 = 30 minutes
COMMUTATEUR EN POSITION 2 = 1 heure
COMMUTATEUR EN POSITION 3 = 2 heures
COMMUTATEUR EN POSITION 4 = 4 heures
COMMUTATEUR EN POSITION 5 = 8 heures
COMMUTATEUR EN POSITION 6 = 16 heures
Le bouton P2 a la fonction de reset, en effet, en l'enfoncant, le dispositif se remet a zero en desexcitant le relais. Le systeme est prevu pour etre alimente par le secteur de 230 Volts 50 Hz. Pour ceux qui souhaitent alimenter le dispositif en courant continu de 12 Volts, il faut ajouter le HS 196 en suivant les instructions ci-dessous. Le courant maximum qui peut etre supporte par les contacts du relais est de 2 amperes.
composantes electronique :
