Sirène a base NE 555

Un grand nombre de circuits électroniques utilisant NE555 minuterie IC sont déjà publiés ici et ce n'est qu'une autre one.Here est le schéma d'une sirène de police basée sur NE55 minuterie IC. Le circuit utilise deux circuits intégrés NE555 minuteries et chacun d'entre eux sont câblés comme astable circuit multivibrators.The peut être alimenté par quoi que ce soit entre 6 et 15V DC et est assez loud.By la connexion d'un amplificateur de puissance supplémentaire à la sortie, vous pouvez augmenter encore le volume sonore.
IC1 est câblé comme un multivibrateur astable exploitation ralentir à environ 20Hz @ cyclique de 50% et IC2 est câblé comme exploitation multivibrateur astable rapide autour de la sortie du 600Hz.The mutivibrator astable premier est connecté à l'entrée de tension de commande (PIN5) de IC2. Cela rend la sortie de IC2 modulée par la fréquence de sortie de IC1, donnant un effet de sirène. En termes simples, la fréquence de sortie de IC2 est contrôlé par la sortie de IC1.

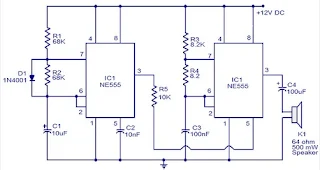

le Schéma :

Notes :
Le circuit peut être monté sur une planche Perf.
J'ai utilisé 12V DC pour alimenter le circuit.
Au lieu d'utiliser deux circuits NE55 minuterie, vous pouvez aussi utiliser un simple NE556 minuterie.
NE556 n'est rien, mais deux NE555 circuits intégrés en un seul paquet.
Consultez les fiches techniques de NE555 et NE556 pour avoir une idée claire.
