Calculer Resistances : code couleur 4 bands

Présentation :

La résistance est la composante electronique de construction le plus utilisé couramment dans les circuits electriques . les Résistances sont construit en nombreuses formes et tailles ce tableau  est utilisé pour décoder l'information ( les bands de couleurs ) pour les résistances de bandes couleur de plomb axiale.

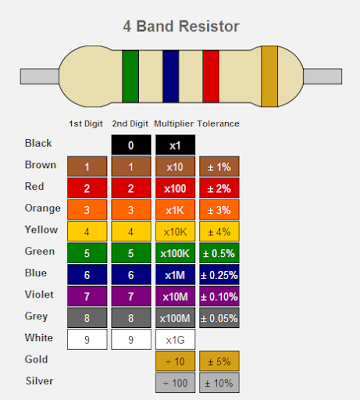

Description de la resistance a 4 Bands :

Le nombre de bandes est important car les changements de décodage basé sur le nombre de bandes de couleur. Il ya trois types communs: 4 bandes, la bande des 5 et 6 résistances bande. Pour la résistance à 4 bandes:

Band 1 - Premier chiffre significatif.
Band 2 - Deuxième chiffre significatif
Band 3 - Multiplicateur
Band 4 - Tolérance
Valeur de la résistance

Les 4 premiers groupes composent la valeur de résistance nominale. Les deux premières bandes représentent les chiffres significatifs lorsque:
noir - 0
brun - 1
rouge - 2
orange - 3
jaune - 4
vert - 5
bleu - 6
violette - 7
gris - 8
blanc - 9

La bande de 3e ou la bande multiplicateur est de couleur codé comme suit:
noir - x1
brun - x10
rouge - x100
orange - X1K
jaune - x10K
vert - x100K
bleu - x1m
violette - x10m
gris - X100M
blanc - X1G
or - 0,1
argent - 0,01

Un exemple d'une valeur de résistance est:

bande 1 = orange = 3,
bande 2 = jaune = 4,
bande 3 = bleu = 1M

valeur = 34 * 34 = 1M Mohm
Tolérance de résistance

La quatrième bande est la tolérance et représente la variation pire des cas, on pourrait s'attendre de la valeur nominale. Le code de couleur pour la tolérance est la suivante:
brun - 1%
rouge - 2%
orange - 3%
jaune - 4%
vert - 0,5%
bleu - 0,25%
violette - 0,1%
gris - 0,05%
or - 5%
d'argent - 10%

Un exemple du calcul de la gamme d'une valeur de résistance est:

Si la valeur nominale était de 345 Ohm et la bande 4ème de la résistance était d'or (5%), la plage de valeur nominale serait + / - 5% = 32,3 à 35,7
