circuit doubleur de tension 12V VERS 24V à BASE DE NE555
La Description du montage 12v/24v .

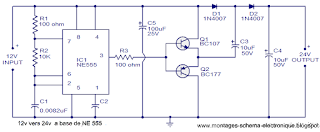

Le schéma d'un doubleur de tension à l'aide très simple minuterie NE555 est montré ici. Voici IC NE555 est câblé comme une exploitation multivibrateur astable à environ 9KHz. La base des deux transistors (Q1 et Q2) est court-circuité et la sortie du multivibrateur astable (axe 3) est relié. Lorsque la sortie de multivibrateur astable est faible, Q1 et Q2 être OFF sera allumé. La borne négative du condensateur C3 sera court-circuité à la masse par T2 et il sera chargé à la tension d'alimentation d'entrée. Lorsque la sortie du vibrateur astable multi est élevé, le transistor Q1 sera ON et le transistor Q2 sera OFF.Le condensateur C4 sera débité de la tension aux bornes du condensateur C3, plus la tension d'alimentation d'entrée (qui est le double de la tension d'entrée).
Ce circuit doubleur de tension peut fournir jusqu'à 50 mA seulement courant de sortie et au-dessus de cette limite actuelle de la tension de sortie sera considérablement réduit. La tension de sortie réelle se situera autour de 19V pour une entrée de 12V DC et la tension de sortie sera un peu instable. Quoi qu'il en soit, pour les applications de faible intensité ce circuit est assez bien.
agrandir le schéma
Le schéma d'un doubleur de tension à l'aide très simple minuterie NE555 est montré ici. Voici IC NE555 est câblé comme une exploitation multivibrateur astable à environ 9KHz. La base des deux transistors (Q1 et Q2) est court-circuité et la sortie du multivibrateur astable (axe 3) est relié. Lorsque la sortie de multivibrateur astable est faible, Q1 et Q2 être OFF sera allumé. La borne négative du condensateur C3 sera court-circuité à la masse par T2 et il sera chargé à la tension d'alimentation d'entrée. Lorsque la sortie du vibrateur astable multi est élevé, le transistor Q1 sera ON et le transistor Q2 sera OFF.Le condensateur C4 sera débité de la tension aux bornes du condensateur C3, plus la tension d'alimentation d'entrée (qui est le double de la tension d'entrée).
Ce circuit doubleur de tension peut fournir jusqu'à 50 mA seulement courant de sortie et au-dessus de cette limite actuelle de la tension de sortie sera considérablement réduit. La tension de sortie réelle se situera autour de 19V pour une entrée de 12V DC et la tension de sortie sera un peu instable. Quoi qu'il en soit, pour les applications de faible intensité ce circuit est assez bien.
1 commentaire
QUELLE EST LA VALEUR DE C2 !
