Alarme a base de CD4001

Il s'agit d'un circuit d'alarme simple a base du circuit integré . Vous pouvez l'utiliser pour protéger votre maison, moto, voiture ou toute autre chose qui vient à l'esprit.Dans ce circuit vous fera une simulation par ordinateur avec le logiceil Livewire et la conception du circuit imprimé avec Kicad .

FONCTIONNEMENT :

SW1 est un interrupteur normalement fermé que lorsqu'on appuie dessus, déclenche la bascule formé par deux portes NOR du CD4001 et reste dans cet état pendant un temps déterminé par la constante de temps de R5-C2.Ce temps est celui qui maintient le relais RL1 et exploité par ses deux contacts que nous les investisseurs de contrôler deux charges, par exemple une sirène et un voyant ou un autre que nous nous connectons à P3 et P4.
Passé ce délai écoulé, le relais étant subitement déconnecté le circuit d'alarme doit être tiré à nouveau.

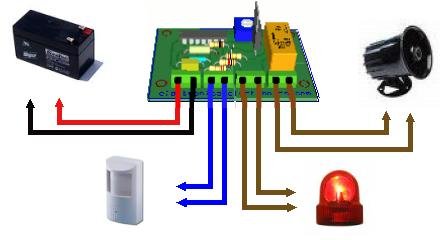

Nous pouvons remplacer le commutateur SW1 par un détecteur de mouvement PIR, une barrière infrarouge, un détecteur de fumée, détecteur de gaz, un capteur magnétique, un bouton de panique ou autre dispositif qui agit comme un interrupteur fermé qui déclenche l'ouverture d'alarme.

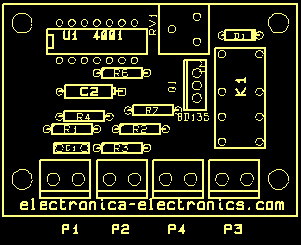

Conception de circuits imprimés :
Pour que le circuit deveint plus pratique en remplacer la resistance R5 par une potentiometre (RV1) de sorte que vous pouvez facilement régler le temps de supporter les charges.
